近年來，國內醋酸項目使用進口高壓大口徑旋塞閥在醋酸、醋酐管線上普遍出現“外泄漏”現象，使企業造成經濟損失和資源浪費，國外進口鋯材旋塞閥使用一段時間導致上部密封及內部密封泄漏，我們公司技術部研究檢測分析，原因是國外進口鋯材高壓旋塞閥的密封結構簡單，造成密封襯套（閥座）及上密封材料承受不了高溫、高壓工況，導致非金屬密封材料較大的變形，旋塞（閥座）受高壓偏移以及密封刮傷，而引發旋塞閥密封一系列泄漏問題。
針對大口徑和高壓力鋯材旋塞閥密封泄漏原因，維都利閥門技術部結合本公司兩種專利產品（耐嚴酷工況固定式旋塞閥-專利號：ZL200920201533.0和耐嚴酷工況型特種合金旋塞閥-專利號：ZL200920190134.9）的獨特的結構，來整改國外進口鋯材旋塞閥的結構，增加雙壓板結構調節密封功能及固定式結構等特點，分開調節填料密封和旋塞“閥芯”密封及固定旋塞閥芯。。
固定式旋塞閥是我公司針對目前國外進口大口徑和高壓力旋塞閥在醋酸、醋酐管線上普遍出現外泄漏現象而自主研發設計的一種最新型旋塞閥，此固定式旋塞閥獨特的結構，來整改目前醋酸上國外進口旋塞閥的結構，此種固定式結構旋塞閥能完全解決介質外泄漏諸多問題，固定式旋塞閥能保證醋酸、醋酐管線長期安全穩定。
固定式旋塞閥的結構“專利”創新點如下：
創新點一：旋塞（閥芯）固定式結構
創新點二：雙壓板結構調節密封功能
創新點三：多道密封結構，按客戶要求，可以達到“五”道密封
創新點四：碟簧加載，自動補償密封功能
創新點五：在旋塞壓板下增加平面軸承，降低操作力矩
創新點六：旋塞（閥芯）4°角度變成6°，增加調節長度，延長使用壽命
創新點七：墊片植于閥體凹型槽中，墊片持久保持彈性，密封可靠。
此種專利結構我們已經在大口徑、高壓力上的鋯材、哈氏合金旋塞閥上使用，完全解決目前國外進口旋塞閥上部密封及內部密封結構簡單而導致泄漏問題。

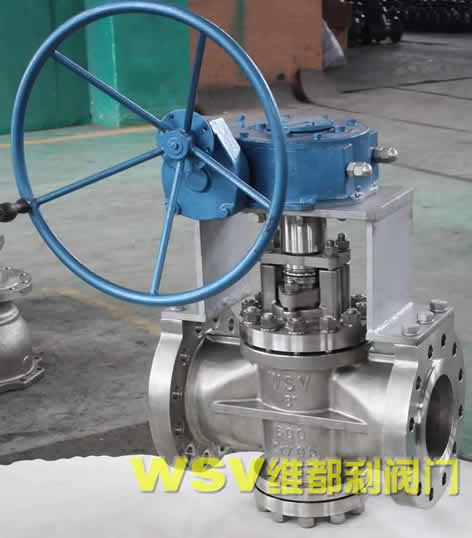

鋯材固定式旋塞閥裝配 鋯材固定式旋塞閥成品
公司聲明：本專利產品，任何單位及個人均不得復制和轉載，違者我公司將追究其法律責任。
信息來源：維都利閥門研發部
